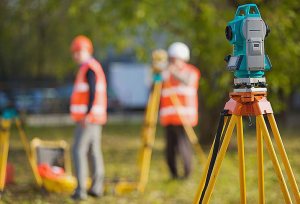

Насколько важна исполнительная геодезическая съемка?

геодезическая съемка

геодезическая съемка

Понятие исполнительная геодезическая съёмка

Для того, чтобы у инженера была возможность взглянуть на объект, выполняется исполнительная геодезическая съёмка. То, что мы увидим, придя на площадку, не всегда позволит оценить ситуацию. А вот чертёж - другое дело. Исполнительная съёмка фиксирует параметры объекта после внесения в него каких-либо изменений.

Исполнительная геодезическая съёмка подземных коммуникаций

Подземные коммуникации исчезают из виду, как только траншеи, в которые они укладываются, засыпают землёй. Но они остаются видимыми для инженеров благодаря чертежам, созданным при помощи исполнительной съёмки. Исполнительная съёмка коммуникаций - это нанесение на план уложенной в траншеи и прошедшей проверочные испытания (там, где это требуется) коммуникации.

Канализация может быть централизованной (подключенной к городской или поселковой канализационной сети) и автономной (оборудованной в пределах одного земельного участка). Для подключения к городской или поселковой канализации обязательно требуется исполнительная геодезическая съемка. Это потребует Водоканал. А вот в условиях частного землевладения делать или нет исполнительную съёмку решает хозяин участка.

Исполнительная съемка зафиксирует положение труб, привязав их к неподвижным контурам или точкам опорной геодезической сети. Результаты исполнительной съемки переносят на топографический план. В любой момент можно будет в дальнейшем посмотреть на план, и, не раскапывая трубы для определения их местоположения, наметить нужные земляные работы на участке.

Благоустройство придомовых территорий многоквартирных домов также требует топографических планов с нанесенными подземными инженерными коммуникациями. Инженерные сети имеют охранные зоны, поэтому даже намечать посадку деревьев необходимо с учётом их размещения.

Геодезическая съемка подкрановых путей

Подкрановые пути - неизменная составляющая грузоподъёмных механизмов. От сохранности подкрановых путей зависит безопасность работы этой тяжеловесной техники. Искривление подкрановых путей приводит к их быстрому износу. Поэтому геодезическая съемка подкрановых путей выполняется регулярно.

Существует проект устройства подкрановых путей, по которому выполняются работы. После завершения работ производится исполнительная геодезическая съемка, и проверяется соответствие положения подкрановых путей проекту. В нормативной документации по устройству и эксплуатации грузоподъёмных механизмов приведены значения допустимых отклонений различных параметров подкрановых путей. Если геодезическая съемка покажет, что допуски превышены, то выполняется ремонт подкрановых путей и приведение их в пригодное для эксплуатации состояние.

Геодезическая съемка объектов долгостроя

Характерной приметой современного состояния гражданского, да и промышленного строительства является большое количество недостроенных объектов. Наполовину построенные здания простаивают годами, постепенно разрушаясь. Чтобы продолжить строительство, предварительно должна быть выполнена исполнительная геодезическая съемка и на основе анализа её результатов выполнена экспертная оценка состояния недостроя. Геодезическая съемка покажет положение колонн, перекрытий и других конструкций. Сравнивая положение элементов здания в момент возобновления строительства с проектом, можно сделать вывод о целесообразности продолжении строительных работ.

Исполнительная геодезическая съёмка завершённого строительства

На протяжении всего цикла возведения здания исполнительные съёмки делают неоднократно. Чем масштабнее стройка, тем больше может быть исполнительных съёмок. Исполнительная геодезическая съёмка на любом этапе строительства даёт возможность определиться с завершёнными объёмами, выплатить зарплату строителям. Геодезическая съемка - это инструмент контроля качества строительных работ. На исполнительных чертежах показывают отклонения снимаемого элемента от проектного положения. Направление отклонения показывает стрелка, а его величина указывается цифрами.

По завершении строительства выполняют исполнительную геодезическую съёмку. По исполнительной документации оформляются документы на построенный объект и обновляются топографические планы.

Как выглядит геодезическая съемка в компьютерных программах?

Программное обеспечение призвано облегчить труд инженеров. Поэтому созданы компьютерные программы, в которых можно накладывать исполнительную геодезическую съёмку на проект и сразу видеть все отклонения.

Геодезисты фирмы ООО “Геотоп” выполняют все виды геодезических съёмок, в том числе и исполнительную. Выполненная геодезическая съемка для построения топографического плана участка обрабатывается на компьютере. Компьютерная программа по заданным параметрам (координатам и высотам отдельных точек) отстраивает рельеф площадки. Используя панель управления, камеральщик вычерчивает ситуацию. Чтобы обработанные результаты соответствовали нормативным требованиям, в программу построения топоплана внесены необходимые условные знаки. Готовые материалы могут быть переданы заказчику в электронном виде.
